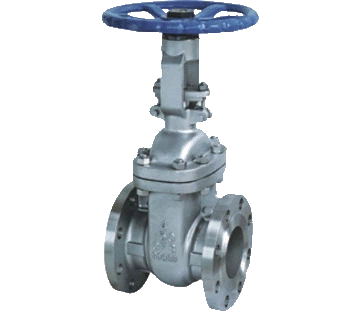

Ciri-ciri utama dan penggunaan injap pintu

1. Injap Pintu API Struktur padat, reka bentuk yang munasabah, ketegaran injap yang baik, saluran licin dan pekali rintangan aliran kecil.

2. Permukaan pengedap diperbuat daripada keluli tahan karat dan karbida bersimen, dengan hayat perkhidmatan yang panjang

3. Pembungkusan grafit fleksibel diterima pakai, dengan pengedap yang boleh dipercayai dan operasi yang ringan dan fleksibel

4. Injap Pintu API Mod pemanduan dibahagikan kepada pneumatik, elektrik, pneumatik dan transmisi gear, dan jenis struktur ialah ram tunggal baji elastik, ram tunggal baji tegar dan ram berganda.

5. Injap Pintu API Ia digunakan secara meluas sebagai peranti pembukaan dan penutup untuk menyambung atau memotong medium dalam saluran paip pada saluran paip minyak dan wap loji kuasa petrokimia dan haba.

Injap Gerbang Manual, Injap Gerbang Pneumatik, Injap Gerbang Elektrik.

O1CN01IerAFJ1DItUtFU7mn_!!194-0-lubanu

Injap API, Standard Amerika.

Bahagian dan bahan utama

TIDAK.	Nama Bahagian	Kuantiti	bahan	TIDAK.	nama bahagian	Kuantiti	bahan
1	badan injap	1	WCB	13	Nat tekanan	1	1035
2	kerusi injap	2	A105 tambah HF	14	roda	1	60-40-189
3	plat pintu gerbang	1	WCB tambah F6	15	Nat kunci	1	A29 1035
4	injap Batang	1	A182 F6	16	cawan minyak	1	A570 Gr.A
5	Gasket	1	08F不锈钢 ditambah 柔性石墨	17	bolt	2	A193 B7
6	penutup injap	1	WCB	18	kacang	2	A194 2H
7	tempat duduk seak	1	A276 410	19	aci pin	2	A29 1035
8	Pengisi	1	柔性石墨 tambah 不锈钢	20	baji Pin	2	A570 Gr.A
9	Pengisi	4-5	柔性石墨 tambah 不锈钢	21	Stud		A193 B7
11	Pengisi	1	A276 410	22	kacang		A194 2H
12	plat tekanan	1	WCB	23	rivet	2	304
13	nat injap	1	D-2	24	plat nama	1	304

主要连接尺寸及重量

NPS d	dalam	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24
NPS d	mm	51	64	76	102	127	152	203	254	305	337	387	438	489	591
L (BF)	dalam	7.00	7.50	8.00	9.00	10.00	10.50	11.50	13.00	14.00	15.00	16.00	17.00	18.00	20.00
L (BF)	mm	178	190	203	229	254	267	292	33	356	381	406	432	457	508
L1 (BW)	dalam	8.50	9.50	11.14	12.0	15.00	15.88	16.50	18.00	19.76	22.50	24.00	26300	28.00	32.00
L1 (BW)	mm	216	241	283	305	381	403	419	457	502	572	610	660	711	813
L2 (RTJ)	dalam	7.50	8.00	8.50	9.50	10.50	11.00	12.00	13.50	14.50	15.50	16.50	17.50	18.50	20.50
L2 (RTJ)	mm	191	203	216	241	267	279	305	3543	368	394	419	445	470	521
d1	dalam	3.62	4.13	5.00	6.18	7.32	8.50	10.63	12.76	15.00	16.26	18.50	20.98	22.90	27.24
d1	mm	92	105	127	157	186	216	270	324	381	413	470	533	584	692
d2	dalam	4.75	5.50	6.00	7.50	8.50	9.50	11.85	4.25	17.00	18.75	21.25	22.75	25.00	29.50
d2	mm	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540	578	635	749.5
D	dalam	6.00	7.00	7.50	9.00	10.00	11.00	13.50	16.00	19.00	21.00	23.50	25.00	27.50	32.00
D	mm	152	178	190	229	254	279	343	406	483	533	597	635	699	813
b	dalam	0.75	0.88	0.94	0.94	0.94	1.00	1.13	1.19	1.25	1.38	1.44	1.56	1.69	1.88
b	mm	16	17.5	19	24	25	26	29	31	32	35	37	40	43	48
n-Φd	dalam	4-0.75	4-0.75	4-0.75	8-0.75	8-0.87	8-0.87	8-0.87	12-1.00	12-1.00	12-1.13	16-1.13	16-1.25	20-1.25	20-1.38
n-Φd	mm	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29	16-23	20-32	20-35
H (buka)	dalam	15.20	17.3	19.02	23.11	26.50	30.20	37.60	45.12	52.28	59.80	67.76	74.80	83.31	97.64
H (buka)	mm	386	435	483	587	673	767	955	1146	1328	1519	1721	1900	2116	2480
W	dalam	7.87	7.87	9.84	9.84	11.81	11.81	13.78	17.72	19.68	18.11	18.11	18.11	24.02	24.02
W	mm	200	200	250	250	300	300	350	450	500	460	460	460	610	610
WT(kg)	BF	20	30	23	53	71	85	136	220	323	387	553	660	810	1250
WT(kg)	BW	17	26	29	46	66	77	116	202	294	350	506	575	720	11
